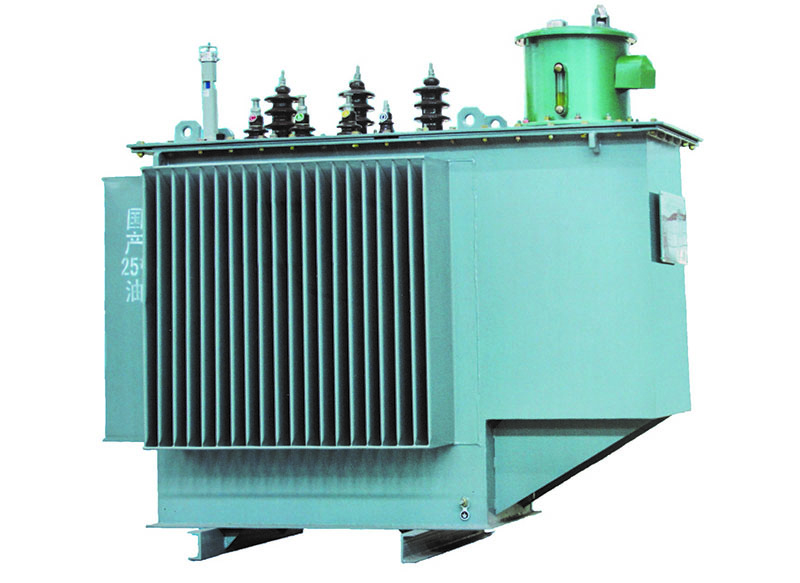

S13(11)系列有載調壓調容變壓器
適用范圍
我國農村用電的特點：用電季節性強、負荷波動大、用電集中、年平均負載率低。在夏、秋兩季農忙季節和春節期間，變壓器大多處于滿載或超載運行，變壓器的故障率上升；而其余時間為用電淡季，其負荷主要是照明用電，此時負載率低，又出現了“大馬拉小車”的現象，造成大量電能被白白浪費。另外，在城市住宅小區和常白班的企事業單位，白天和晚上用電負荷差異也較大。
有載調容調壓配電變壓器是一種具有大小兩種額定容量，能根據用戶所帶負荷大小由控制器自動檢測判斷，并通過特制的有載調容調壓開關，在變壓器不停電的狀態下，對變壓器兩種容量進行自動切換，實現對運行過程中變壓器容量大小自動調整，從而實現兩種額定容量運行方式自動轉換的配電變壓器。當電網電壓發生變化時，同樣通過該開關實現有載調壓，保證二次電壓的穩定。
執行標準
GB 6451-2008 《三相油浸式電力變壓器技術參數和要求》
GB 1094.1 《電力變壓器***部分 總則》
GB 1094.2 《電力變壓器第二部分 溫升》
GB 1094.3 《電力變壓器第三部分 絕緣水平和絕緣試驗》
GB 1094.5 《電力變壓器第五部分 承受短路的能力》
JB/T 10778 《三相油浸式調容變壓器》
JB/T 3837 《變壓器類產品編號方法》
JB/T 501 《電力變壓器試驗導則》
產品特點
A. 有載調容，方便快捷
可以通過跟蹤負載變化自動改變配電變壓器額定輸出容量，適時適量保證供電，使變壓器的空載損耗比同型號配電變壓器降低了約40~50%?？商岣唠娋W功率因數，降低配電網絡中無功分量，減少網絡損耗。
B. 有載調壓，高質供電
當配電網電壓發生變化時，無勵磁調壓方式往往出現調壓不及時和工作量大等缺點，很難保證供電質量。有載調壓通過控制器可隨時監控，及時調壓，使供電電壓保持恒定，以提升供電質量，延長設備使用壽命。
C. 一體化開關，美觀使用
有載調容調壓開關為立式圓筒式結構；開關動、靜觸頭緊固在絕緣筒上，切換過程中無卡死現象，接觸電阻??；在開關頂部有玻璃觀察口，能清楚的觀察到開關的動作位置，開關與箱蓋處有耐油密封圈，保證開關與變壓器連接處不滲油及操作機構安全；開關具有手動和自動兩種功能，通常設在自動狀態。
D. ***節能，安全可靠
變壓器鐵芯采用優質取向冷軋硅鋼片，不沖孔可保證與同規格S9產品相比，空載損耗降低30%，空載電流下降70%；繞組均采用圓筒式結構，沖擊電壓分布好，油道散熱效率高。
E. 擴展功能（選配）
推薦與我公司低壓無功補償配電裝置配合使用，以實現以下功能：
1. 精確微機保護功能：可實現精確過流、速斷保護功能，保護定值連續可調并支持遠程修改，過載、短路、
缺相、欠壓、過壓、緩變漏電、突變漏電等保護功能。解決了常規配電臺區因保護不精確而越級跳閘或燒毀配變的問題。
2. “四遙”及遠程售電功能：配合配電運行管理系統發送GPRS指令實現實時監測、查看和修改定值、無線遠程停送電的“四遙”功能和預付費管理功能，解決了配電臺區自動化控制的問題。
3. 精確化無功補償：可實現30路極差1kVar精確化無功補償，采用單片機智能可控硅過零投切、功耗小。

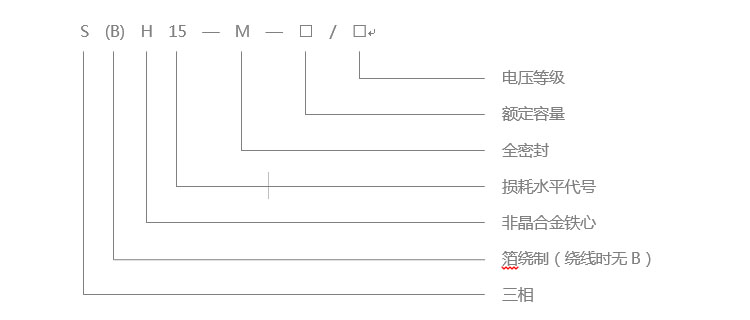

型號說明
變壓器外形尺寸
S11-ZT型有載調容調壓變壓器性能及結構參數
額定 容量 kVA | 電壓組合 | 聯結組 標號 | 空載 損耗 (W) | 負載 損耗 (W) | 空載 電流 (%) | 阻抗 電壓 (%) | 總重 (kg) | 外形尺寸 (L×W×H) mm | 軌距 (D) mm | |
高壓/ 低壓 kV | 分接 范圍 % | |||||||||
160(50) | 6/0.4 6.3/0.4 10/0.4 10.5/0.4 11/0.4 | ±2*2.5% | Dyn11 (Yyn0) | 280(130) | 2310(910) | 1.0(0.6) | 4.0(4.0) | 1320 | 1520×810×1520 | 550×550 |
200(63) | 340(150) | 2730(1090) | 0.9(0.5) | 1480 | 1550×830×1540 | 550×550 | ||||
250(80) | 400(180) | 3150(1300) | 0.7(0.4) | 1680 | 1590×860×1580 | 660×660 | ||||
315(100) | 480(200) | 3800(1500) | 0.6(0.3) | 1930 | 1620×880×1600 | 660×660 | ||||
400(125) | 570(240) | 4500(1890) | 0.6(0.3) | 2280 | 1740×920×1640 | 660×660 | ||||
500(160) | 680(280) | 5410(2310) | 0.5(0.2) | 2690 | 1800×970×1670 | 660×660 | ||||
630(200) | 810(340) | 6200(2730) | 0.4(0.2) | 4.5(4.0) | 3120 | 1910×1040×1720 | 820×820 | |||
額定 容量 kVA | 電壓組合 | 聯結組 標號 | 空載 損耗 (W) | 負載 損耗 (W) | 空載 電流 (%) | 阻抗 電壓 (%) | 總重 (kg) | 外形尺寸 (L×W×H) mm | 軌距 (D) mm | |
高壓/ 低壓 kV | 分接 范圍 % | |||||||||
160(50) | 6/0.4 6.3/0.4 10/0.4 10.5/0.4 11/0.4 | ±2*2.5% | Dyn11 (Yyn0) | 280(130) | 2310(910) | 1.0(0.6) | 4.0(4.0) | 1320 | 1520×810×1520 | 550×550 |
200(63) | 340(150) | 2730(1090) | 0.9(0.5) | 1480 | 1550×830×1540 | 550×550 | ||||
250(80) | 400(180) | 3150(1300) | 0.7(0.4) | 1680 | 1590×860×1580 | 660×660 | ||||
315(100) | 480(200) | 3800(1500) | 0.6(0.3) | 1930 | 1620×880×1600 | 660×660 | ||||
400(125) | 570(240) | 4500(1890) | 0.6(0.3) | 2280 | 1740×920×1640 | 660×660 | ||||
500(160) | 680(280) | 5410(2310) | 0.5(0.2) | 2690 | 1800×970×1670 | 660×660 | ||||
630(200) | 810(340) | 6200(2730) | 0.4(0.2) | 4.5(4.0) | 3120 | 1910×1040×1720 | 820×820 | |||
注：括號內為小容量參數
S13-M-ZT型有載調容變壓器性能參數及外形
額定 容量 kVA | 電壓組合 | 聯結組 標號 | 空載 損耗 (W) | 負載 損耗 (W) | 空載 電流 (%) | 阻抗 電壓 (%) | 總重 (kg) | 外形尺寸 (L×W×H) mm | 軌距 (D) mm | |
高壓/ 低壓 kV | 分接 范圍 % | |||||||||
160(50) | 6/0.4 6.3/0.4 10/0.4 10.5/0.4 11/0.4 | ±2*2.5% | Dyn11 (Yyn0) | 200(100) | 2310(910) | 0.8(0.5) | 4.0(4.0) | 1360 | 1530×810×1520 | 550×550 |
200(63) | 240(110) | 2730(1090) | 0.7(0.5) | 1520 | 1560×830×1540 | 550×550 | ||||
250(80) | 290(130) | 3150(1300) | 0.7(0.4) | 1720 | 1590×860×1600 | 660×660 | ||||
315(100) | 340(150) | 3800(1500) | 0.5(0.3) | 1960 | 1660×880×1620 | 660×660 | ||||
400(125) | 410(170) | 4500(1890) | 0.5(0.3) | 2310 | 1760×920×1640 | 660×660 | ||||
500(160) | 480(200) | 5410(2310) | 0.4(0.2) | 2730 | 1830×970×1670 | 660×660 | ||||
630(200) | 570(240) | 6200(2730) | 0.4(0.2) | 4.5(4.0) | 3160 | 1940×1040×1750 | 820×820 | |||
注：括號內為小容量參數
綜合經濟性分析
以國網某節能公司S11型節能變壓器為例：該變壓器的負荷特點是一年內基本不停電，僅在夏秋兩季農忙時節和春節期間接近滿負荷運行（90天），其余時間的負荷為額定容量的30%。若將此批變壓器改為相應規格的有載調容變壓器，下面從年運行用節省量和投資回收年限兩方面進行經濟性分析：
年運行費用節省量：
變壓器年運行費用可按如下公式推算：
Cy=[8600*(P0+0.05*Sn/100)+2200*(Pk+0.05*Uk*Sn/100)]*0.8
上式中，Cy為變壓器年運行費用（元）；P0為空載損耗（kW）；Pk為負載損耗（kW）；Sn為額定容量（kVA）；Uk為短路阻抗百分數（%）；0.8為電價（元/kW·h）；8600、2200分別為變壓器全年空載、等效滿載（負載系數按0.25）小時數。將國際中相應P0，Pk及Uk值代入上式，可分別計算出S11型節能變壓器及S11-ZT有載調容變壓器的Cy，并計算出每年節省的電費△Cy如下表：
容量（kVA） | 160 | 200 | 250 | 315 | 400 | 500 | 630 |
S11變壓器Cy（元） | 5995 | 7200 | 8300 | 9995 | 11850 | 14200 | 16500 |
S11-ZT變Cy（元） | 3120 | 4150 | 5060 | 5850 | 7160 | 8610 | 10200 |
△Cy（元） | 2875 | 3050 | 3240 | 4145 | 4690 | 5590 | 6300 |
投資回收年限：
按照S11-ZT型有載調容變壓器與普通S11型節能配電變壓器的市場價格及每年節省電費的對比，現統計出不同容量下采用S11-ZT型有載調容變壓器取代S11節能變壓器的投資回收年限如下表所示：
靜態投資回收年限 | 不同容量下靜態投資回收年限 | ||||||
160(50) | 200(63) | 250(80) | 315(100) | 400(125) | 500(160) | 630(200) | |
S11-ZT與S11相比（年） | 4.1 | 4.6 | 4.4 | 4.0 | 3.3 | 3.0 | 2.8 |
從上表可見，采用S11-ZT型有載調容變壓器代替S11節能型變壓器其靜態投資回收年限平均為4年左右，若采用S13-ZT型有載調容變壓器其節能效果更好，投資回收年限更短。
