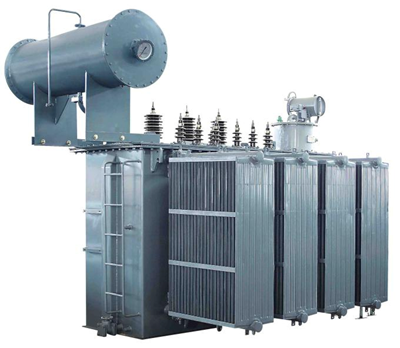

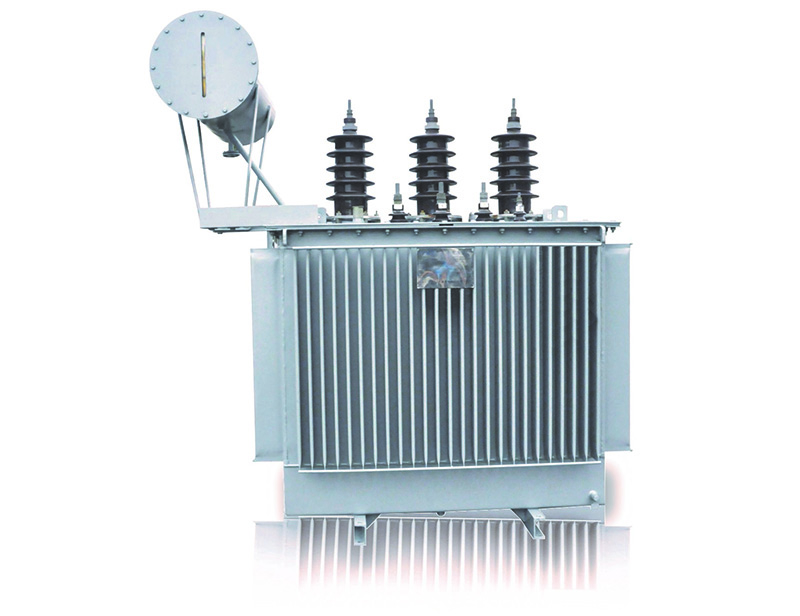

35kV油浸式變壓器
產品特點：
我公司生產的三相油浸式配電變壓器，器身采用了新型絕緣結構，提高了抗短路能力；鐵芯由高質量冷軋硅鋼片制成；高壓繞組均選用優質無氧銅線為材料，并采用多層圓筒式結構；所有緊固件均采用特殊防松處理。
產品具有***率，低損耗的特點，可節省大量的電耗和運行費用，社會效益顯著，是國家推廣的高新技術產品。

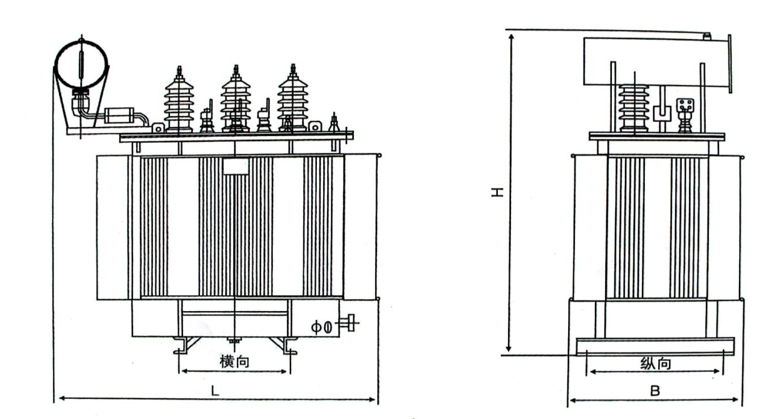

外形尺寸及安裝尺寸：
35kV級S11系列油浸式配電變壓器技術參數
額定 容量 kVA | 電壓組合 | 聯結組 標號 | 空載 損耗 (kW) | 負載 損耗 (kW) | 空載 電流 (%) | 短路 阻抗 (%) | 重量（kg） | 外形尺寸 (長L×寬W×高H) mm | 軌距 (D) mm | |||
高壓/ 低壓 kV | 分接 范圍 % | 器身重 | 油重 | 總重 | ||||||||
30 | 35/0.4 38.5/0.4 | ±2×2.5 ±5 | Dyn11 Yyn0 | 0.165 | 0.90 | 2.0 | 6.5 | 150 | 191 | 537 | 955×815×1715 | 550/550 |
50 | 0.160 | 1.20/1.14 | 1.3 | 208 | 219 | 651 | 1000×1070×1760 | |||||
80 | 0.28 | 1.80 | 1.8 | 300 | 259 | 836 | 1065×830×1820 | |||||
100 | 0.230 | 2.01/1.91 | 1.1 | 347 | 285 | 933 | 1095×835×1850 | |||||
125 | 0.270 | 2.37/2.26 | 1.1 | 403 | 371 | 1112 | 1160×880×1900 | |||||
160 | 0.280 | 2.82/2.68 | 1.0 | 484 | 406 | 1254 | 1200×1030×1935 | |||||
200 | 0.340 | 3.32/3.16 | 1.0 | 555 | 437 | 1388 | 1215×1085×1975 | 660/660 | ||||
250 | 0.400 | 3.95/3.76 | 0.95 | 648 | 484 | 1601 | 1880×1095×2050 | |||||
315 | 0.480 | 4.75/4.53 | 0.95 | 729 | 515 | 1749 | 1900×1195×2090 | |||||
400 | 0.580 | 5.74/5.47 | 0.85 | 860 | 565 | 1992 | 1960×1475×2140 | 820/820 | ||||
500 | 0.680 | 6.91/6.58 | 0.85 | 1063 | 652 | 2383 | 2060×1495×2230 | |||||
630 | 0.830 | 7.86 | 0.65 | 1251 | 737 | 2737 | 2100×1695×2310 | |||||
800 | 0.980 | 9.40 | 0.65 | 1457 | 739 | 3101 | 1950×1525×2370 | |||||
1000 | 1.15 | 11.5 | 0.65 | 1779 | 863 | 3722 | 2000×1555×2480 | |||||
1250 | 1.40 | 13.9 | 0.60 | 1936 | 927 | 4124 | 2100×1835×2475 | 1070/1070 | ||||
1600 | 1.69 | 16.6 | 0.60 | 2464 | 1078 | 4983 | 2150×2045×2635 | |||||
2000 | 1.99 | 19.7 | 0.55 | 2822 | 1221 | 5631 | 2200×1895×2655 | |||||
注1：對于額定容量為500kV·A及以下的變壓器，表中斜線上方的負載損耗值適用于Dyn11聯結組，斜線下方的負載損耗值適用于Yyn0聯結組。
注2：上述表格中所列的外形尺寸僅供設計選型參考，***終尺寸以產品外形圖為準；因公司技術改進，上述參數會有所變更，恕不另行通知，敬請諒解。
35kV級S11系列油浸式電力變壓器技術參數
額定 容量 kVA | 電壓組合（kV） | 聯結組 標號 | 空載 損耗 (kW) | 負載 損耗 (kW) | 空載 電流 (%) | 短路 阻抗 (%) | 重量（kg） | 外形尺寸 (長L×寬W×高H) mm | 軌距 (D) mm | |||
高壓 | 低壓 | 器身重 | 油重 | 總重 | ||||||||
200 | 35 36.5 38.5 | 10.5 10 6 6.3 | Yd11 | 0.43 | 3.30 | 1.55 | 6.5 | 610 | 365 | 1310 | 1240×1270×1680 | 660/660 |
250 | 0.52 | 3.96 | 1.4 | 670 | 370 | 1405 | 1290×1280×1680 | |||||
315 | 0.61 | 4.77 | 1.4 | 825 | 440 | 1685 | 1300×1350×1840 | |||||
400 | 0.75 | 5.76 | 1.3 | 920 | 530 | 1910 | 2020×920×1870 | 820/820 | ||||
500 | 0.87 | 6.93 | 1.25 | 1110 | 610 | 2235 | 2150×1000×1920 | |||||
630 | 1.05 | 8.30 | 1.05 | 1215 | 630 | 2420 | 2260×1060×1920 | |||||
800 | 1.25 | 9.90 | 1.0 | 1540 | 750 | 3050 | 2330×1080×2010 | |||||
1000 | 1.49 | 12.20 | 0.9 | 1795 | 835 | 3440 | 2390×1100×2060 | |||||
1250 | 1.76 | 14.70 | 0.85 | 1960 | 900 | 3860 | 2450×1210×2090 | |||||
1600 | 2.15 | 17.55 | 0.75 | 2275 | 1025 | 4540 | 2475×1230×2300 | |||||
2000 | 2.61 | 19.35 | 0.75 | 2560 | 1050 | 4960 | 2380×2010×2300 | |||||
2500 | 3.15 | 20.70 | 0.75 | 3390 | 1245 | 5730 | 2460×2150×2400 | 1070/1070 | ||||
3150 | 3.87 | 24.30 | 0.7 | 7 | 3785 | 1500 | 7600 | 2550×2220×2420 | ||||
4000 | 4.64 | 28.80 | 0.6 | 4690 | 1790 | 8500 | 2670×2390×2510 | |||||
5000 | 5.50 | 33.00 | 0.6 | 5570 | 2015 | 9790 | 2870×2450×2750 | |||||
6300 | 6.60 | 36.90 | 0.55 | 7.5 | 7380 | 2460 | 12620 | 3100×2580×2950 | 1475/1475 | |||
8000 | Ynd11 | 9.00 | 40.50 | 0.55 | 8870 | 2650 | 14100 | 3250×2680×3150 | ||||
10000 | 10.60 | 47.70 | 0.5 | 10020 | 2930 | 16500 | 3320×2720×3230 | |||||
12500 | 12.60 | 56.70 | 0.5 | 8 | 12880 | 3710 | 19780 | 3410×2950×3410 | ||||
16000 | 15.30 | 69.30 | 0.5 | 16120 | 4280 | 23950 | 3520×3180×3570 | |||||
20000 | 18.10 | 83.70 | 0.5 | 18580 | 5230 | 29600 | 3730×3560×3990 | |||||
25000 | 21.50 | 99.00 | 0.4 | 22970 | 6370 | 35350 | 4110×4120×4220 | 2040/2040 | ||||
31500 | 25.70 | 119.00 | 0.4 | 27600 | 7740 | 41900 | 4760×4570×4390 | |||||
注1：高壓可提供±5%或±2×2.5%調壓范圍。
注2：上述表格中所列的外形尺寸僅供設計選型參考，***終尺寸以產品外形圖為準；因公司技術改進，上述參數會有所變更，恕不另行通知，敬請諒解。
35kV級SZ11系列有載調壓油浸式電力變壓器技術參數
額定 容量 kVA | 電壓組合（kV） | 聯結組 標號 | 空載 損耗 (kW) | 負載 損耗 (kW) | 空載 電流 (%) | 短路 阻抗 (%) | 重量（kg） | 外形尺寸 (長L×寬W×高H) mm | 軌距 (D) mm | |||
高壓 | 低壓 | 器身重 | 油重 | 總重 | ||||||||
800 | 35 36.5 38.5 | 10 6.3 6 | Yd11 | 1.39 | 10.40 | 1.0 | 6.5 | 1650 | 945 | 3450 | 2790×1220×2070 | 820/820 |
1000 | 1.65 | 12.80 | 1.0 | 1920 | 1050 | 3860 | 2830×1240×2090 | |||||
1250 | 1.96 | 15.40 | 0.9 | 2085 | 1100 | 4360 | 2870×1310×2150 | |||||
1600 | 2.39 | 18.40 | 0.85 | 2410 | 1230 | 4995 | 2875×1310×2320 | |||||
2000 | 2.89 | 20.30 | 0.75 | 2720 | 1280 | 5460 | 2980×2080×2320 | |||||
2500 | 3.44 | 21.70 | 0.75 | 3630 | 1500 | 6420 | 3060×2190×2430 | 1070/1070 | ||||
3150 | 4.10 | 26.00 | 0.7 | 7 | 4030 | 1770 | 8360 | 3180×2240×2450 | ||||
4000 | 4.95 | 30.70 | 0.7 | 4980 | 2150 | 9350 | 3270×2410×2540 | |||||
5000 | 5.85 | 36.00 | 0.6 | 5900 | 2420 | 10960 | 3490×2480×2780 | |||||
6300 | 7.02 | 38.70 | 0.6 | 7.5 | 7920 | 2950 | 14100 | 3710×2600×2965 | 1475/1475 | |||
8000 | Ynd11 | 9.90 | 42.80 | 0.55 | 9400 | 3310 | 15800 | 3850×3680×3170 | ||||
10000 | 11.68 | 50.60 | 0.55 | 10500 | 3960 | 18980 | 3960×2750×3250 | |||||
12500 | 13.77 | 59.90 | 0.5 | 8 | 13590 | 5010 | 23140 | 4035×3980×3470 | ||||
16000 | 16.80 | 72.80 | 0.5 | 16930 | 5980 | 27350 | 4140×3200×3600 | |||||
20000 | 19.80 | 87.90 | 0.5 | 19240 | 7060 | 35600 | 4370×3580×4110 | |||||
25000 | 23.50 | 104.00 | 0.4 | 23760 | 8600 | 41360 | 4710×4120×4250 | 2040/2040 | ||||
31500 | 28.10 | 125.00 | 0.4 | 28400 | 10500 | 49100 | 5360×4570×4390 | |||||
注1：高壓可提供±3×2.5%或±4×2.5%調壓范圍。
注2：上述表格中所列的外形尺寸僅供設計選型參考，***終尺寸以產品外形圖為準；因公司技術改進，上述參數會有所變更，恕不另行通知，敬請諒解
