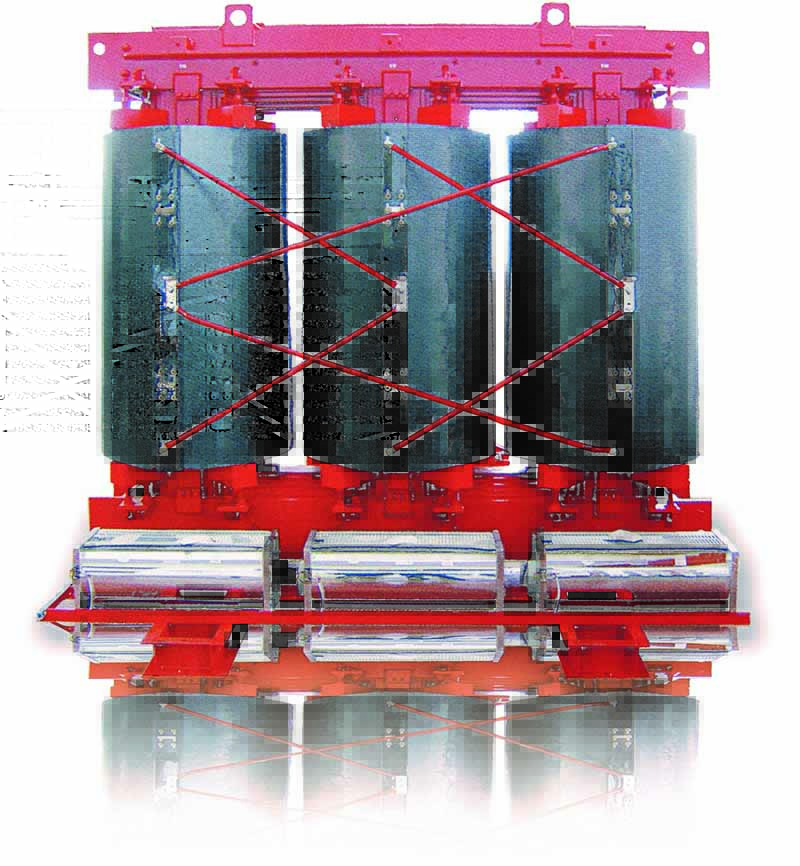

ZQSC干式牽引整流變壓器是我公司為了滿足市場需要，借鑒國外先進技術自行研制開發的產品。主要用在地鐵機車牽引變電站中作為整流器的供電電源。將兩臺不同聯結組標號的十二脈波整流變壓器并聯運行組成二十四脈波整流電路，以獲得良好的整流電壓。該產品已經通過國家變壓器質量監督檢測中心的各項型式試驗和特殊試驗，其技術性能達到國際同類產品先進水平。

　　牽引整流變壓器為四線圈雙***結構，并且網側、閥側繞組均真空薄絕緣一體式澆注。網側繞組采用延邊三角形接線分別移相±7.5°相位角，閥側繞組采用d，y接法。兩臺變壓器的閥側繞組的線電壓相量相差15°相位，經全波整流后并聯運行，形成十二相二十四脈波的整流變電系統。具有結構新穎、體積小、輸出直流平穩、干擾紋波小、噪音低等特點。
